Apple II Parallel Interface Card
Erscheinungsjahr:1981
Typ:Schnittstellenkarte
Funktion:
Bidirektionale parallele 8-Bit-Datenübertragung
Bus:Apple-II-Erweiterungsbus
Anschlüsse:DB-25 über internes Flachbandkabel und Slotblende; gerätespezifisches externes geschirmtes Anschlusskabel erforderlich
Systemvoraussetzungen:
Apple II oder Apple II Plus mit freiem Erweiterungssteckplatz; für BASIC in jedem Slot außer Slot 0 verwendbar, für Apple Pascal in Slot 1 vorgesehen
Kompatibel mit:
Apple II mit freiem Steckplatz
Dimensionen:69 × 178 mm
Gewicht:ca. 90 g
Beschreibung
Apple II Parallel Interface Card von Apple Computer aus dem Jahr 1981. Die Karte stellt eine firmwaregesteuerte parallele 8-Bit-Schnittstelle für Drucker und andere parallele Peripheriegeräte bereit. Zusätzlich unterstützt die Hardware bidirektionale 8-Bit-Kommunikation für allgemeine Ein- und Ausgabeanwendungen unter Umgehung der normalen Druckerfirmware.
Eine Besonderheit der Karte sind zwei integrierte Firmwarevarianten, die über einen DIP-Schalter ausgewählt werden können. Eine Firmware entspricht der älteren Apple II Centronics Printer Interface Card, die andere der Apple II Parallel Printer Interface Card. Dadurch bietet die Karte eine hohe Kompatibilität mit älterer Apple-II-Druckersoftware und unterschiedlichen Druckerkonfigurationen.
Über sieben DIP-Schalter können unter anderem Strobe-Länge, Strobe-Polarität, Acknowledge-Polarität, Firmwareauswahl und Interrupt-Verhalten konfiguriert werden. Der externe Anschluss erfolgt über ein fest angeschlossenes Flachbandkabel zu einem DB-25-Anschluss an der Rückseite des Rechners.
Eine Besonderheit der Karte sind zwei integrierte Firmwarevarianten, die über einen DIP-Schalter ausgewählt werden können. Eine Firmware entspricht der älteren Apple II Centronics Printer Interface Card, die andere der Apple II Parallel Printer Interface Card. Dadurch bietet die Karte eine hohe Kompatibilität mit älterer Apple-II-Druckersoftware und unterschiedlichen Druckerkonfigurationen.
Über sieben DIP-Schalter können unter anderem Strobe-Länge, Strobe-Polarität, Acknowledge-Polarität, Firmwareauswahl und Interrupt-Verhalten konfiguriert werden. Der externe Anschluss erfolgt über ein fest angeschlossenes Flachbandkabel zu einem DB-25-Anschluss an der Rückseite des Rechners.
Hinweis

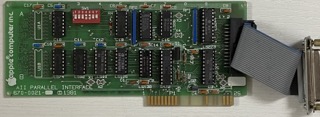

Das vorliegende Exemplar trägt die Apple-Produktnummer 670-0021, die Platinenkennung 820-0047-B und den Copyright-Aufdruck ©1981. Das originale Flachbandkabel mit DB-25-Slotanschluss ist vorhanden. Der DB-25-Anschluss verwendet die von Apple für die Parallel Interface Card definierte Signalbelegung und sollte nicht ungeprüft wie ein späterer IBM-PC-LPT-Port verkabelt werden. Das Apple-Handbuch dokumentiert unterschiedliche Anschlussbelegungen für verschiedene Centronics-, Printronix-, IDS-, Epson-, Texas-Instruments- und C.-Itoh-Drucker. Die Karte enthält zwei Firmwarevarianten in einem ROM: Centronics-Firmware 341-0019 und Parallel-Printer-Firmware 341-0005.
