Apple IIe Diagnostic ROM Card – Rev A
Erscheinungsjahr:1983
Typ:Diagnosewerkzeug
Funktion:
Fehlersuche
Bus:
Apple II
Systemvoraussetzungen:
Apple //e
Kompatibel mit:
Apple //e
Beschreibung
Die Apple IIe Diagnostic ROM Card ist ein von Apple Computer entwickeltes Servicewerkzeug zur Diagnose und Fehlersuche an Apple-IIe-Rechnern. Die Karte wird in einen freien Erweiterungsslot eingesetzt und startet bei korrekter Stellung des roten Umschalters beim Einschalten automatisch ihre ROM-basierte Diagnosesoftware.
Das Diagnosemenü bietet separate Tests für Prozessor, ROM, RAM, Zeichensatz, Tastatur, Videoausgabe und Lautsprecher. Zusätzlich können Prozessor-, ROM- und RAM-Test in einer fortlaufenden Schleife ausgeführt werden, um sporadische beziehungsweise temperaturabhängige Fehler aufzuspüren. Der RAM-Test überprüft die Speicherbausteine des Mainboards und kann bei einem Fehler die wahrscheinliche physische Bauteilposition auf der Hauptplatine melden.
Die Videodiagnose überprüft sowohl die Low-Resolution- als auch die High-Resolution-Grafikdarstellung. Beim Tastaturtest wird eine Bildschirmdarstellung der Tastatur verwendet; betätigte Tasten werden interaktiv geprüft und prellende Tasten können erkannt werden.
Das vorliegende Exemplar ist eine Revision-A-Karte. Die beiden Diagnose-ROMs tragen die Apple-Teilenummern 077-0024 und 077-0025 und enthalten die deutsche Version der Apple-IIe-Diagnosesoftware.
Das Diagnosemenü bietet separate Tests für Prozessor, ROM, RAM, Zeichensatz, Tastatur, Videoausgabe und Lautsprecher. Zusätzlich können Prozessor-, ROM- und RAM-Test in einer fortlaufenden Schleife ausgeführt werden, um sporadische beziehungsweise temperaturabhängige Fehler aufzuspüren. Der RAM-Test überprüft die Speicherbausteine des Mainboards und kann bei einem Fehler die wahrscheinliche physische Bauteilposition auf der Hauptplatine melden.
Die Videodiagnose überprüft sowohl die Low-Resolution- als auch die High-Resolution-Grafikdarstellung. Beim Tastaturtest wird eine Bildschirmdarstellung der Tastatur verwendet; betätigte Tasten werden interaktiv geprüft und prellende Tasten können erkannt werden.
Das vorliegende Exemplar ist eine Revision-A-Karte. Die beiden Diagnose-ROMs tragen die Apple-Teilenummern 077-0024 und 077-0025 und enthalten die deutsche Version der Apple-IIe-Diagnosesoftware.
Hinweis

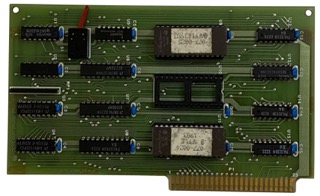

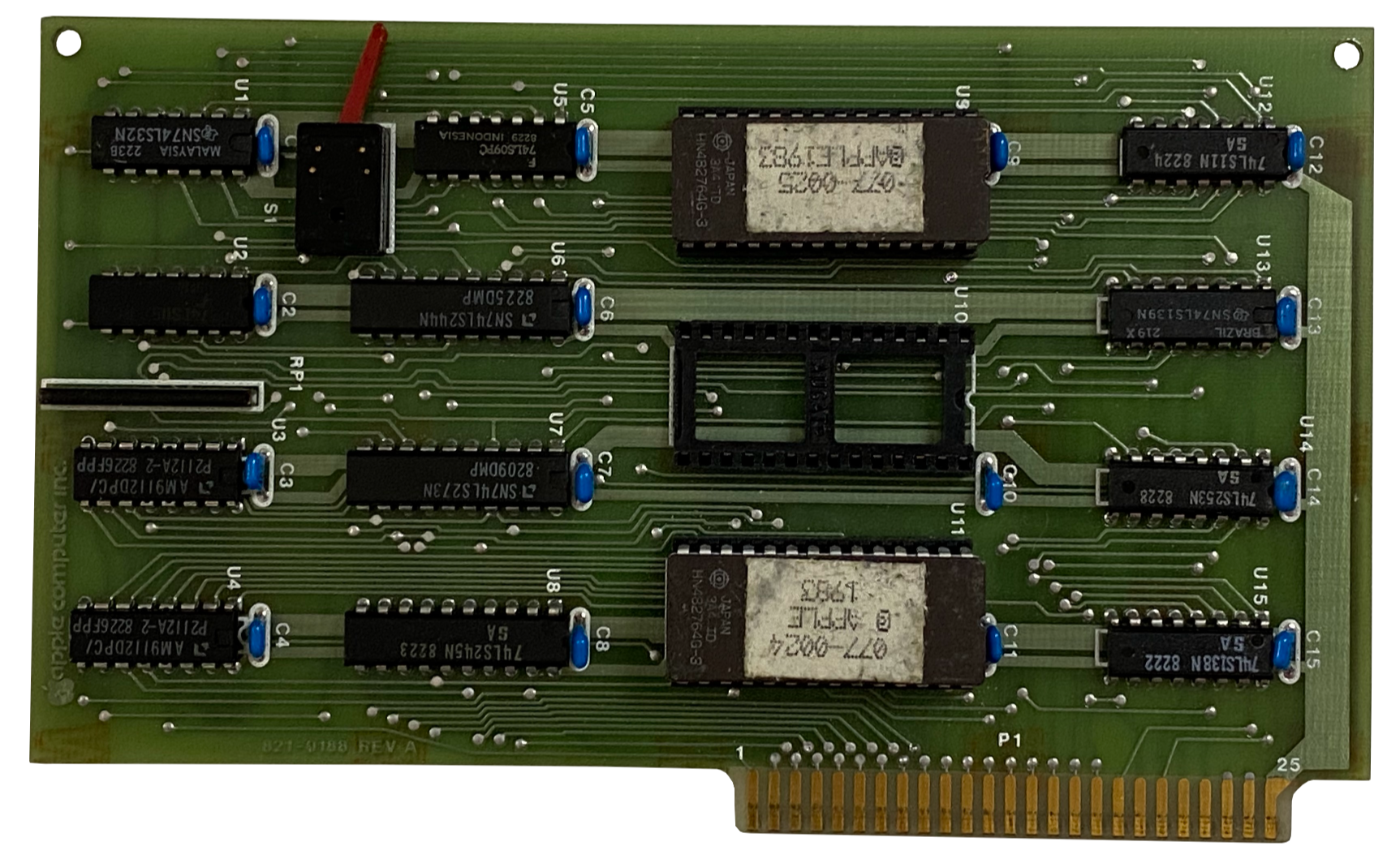

Der große Sockel an Position U10 ist auf dem Foto unbestückt; dies ist auch bei archivierten Vergleichsexemplaren der Rev-A-Karte der Fall und ist daher nicht ohne Weiteres als fehlender Baustein oder Defekt zu werten.
