FDC 97
Erscheinungsjahr:1987
Typ:Floppy-Disk-Controller
Funktion:
Universeller Diskettenlaufwerks-Controller
Bus:Apple II Expansion Bus
Anschlüsse:Apple-kompatible Floppy-Schnittstelle; Shugart-kompatible Floppy-Schnittstelle
Systemvoraussetzungen:
Apple-II-System mit freiem Erweiterungsslot
Kompatibel mit:
Apple-II-Systeme mit Erweiterungsslot
Beschreibung
Der FDC 97 von MHE Berlin ist ein universeller Floppy-Disk-Controller für den Apple II. Im Gegensatz zum klassischen Apple Disk II Controller basiert die Karte auf einem vollwertigen Western Digital WD2797A-PL Floppy-Disk-Controller und wurde für den Betrieb sowohl mit Apple-kompatiblen als auch mit Shugart-kompatiblen Diskettenlaufwerken entwickelt.
Eine zeitgenössische Anzeige aus dem Jahr 1987 bewirbt den FDC 97 als voll Apple-kompatibel und nennt die Verarbeitung von IBM-Diskettenformaten sowie Kapazitäten von bis zu 800 KB pro Laufwerk bei 2 × 80 Tracks. Dadurch ermöglichte der Controller den Einsatz höherkapazitiver und standardisierter Laufwerks- und Diskettenformate, die über die Möglichkeiten des klassischen Apple-Disk-II-Systems hinausgingen.
Herzstück der Karte ist der WD2797A-PL, ein Floppy-Disk-Formatter/-Controller mit Unterstützung für FM- und MFM-Aufzeichnung, doppelseitige Laufwerke sowie integrierte Funktionen zur Daten-Separation und Write Precompensation. Die umfangreiche zusätzliche TTL-Logik auf der Karte übernimmt unter anderem die Anpassung an den Apple-II-Bus und die verschiedenen Laufwerksschnittstellen.

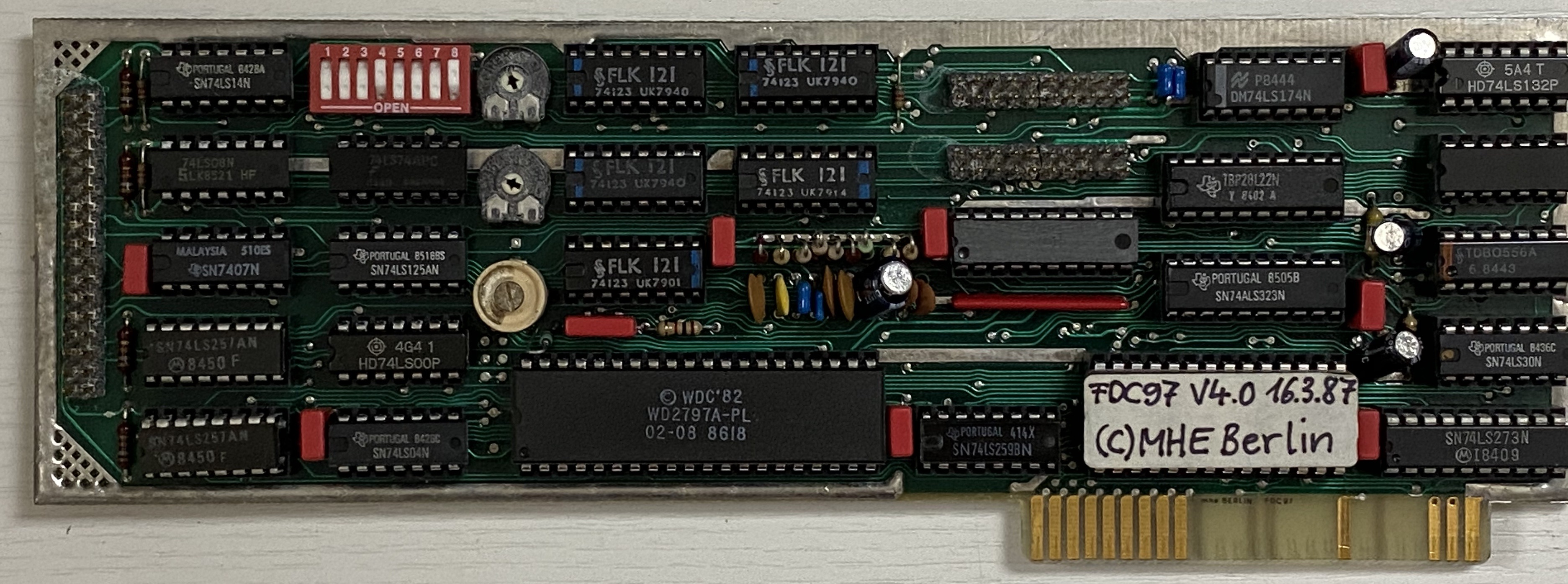

Zum FDC 97 gehörte ein 16-KB-EPROM mit verschiedenen Utilities. Das ROM des vorliegenden Exemplars ist mit FDC97 V4.0, dem Datum 16.03.1987 und (C) MHE Berlin beschriftet. Damit stammt das Exemplar aus dem unmittelbaren Zeitraum der dokumentierten Markteinführung beziehungsweise Bewerbung des Controllers im Frühjahr 1987.
Eine zeitgenössische Anzeige aus dem Jahr 1987 bewirbt den FDC 97 als voll Apple-kompatibel und nennt die Verarbeitung von IBM-Diskettenformaten sowie Kapazitäten von bis zu 800 KB pro Laufwerk bei 2 × 80 Tracks. Dadurch ermöglichte der Controller den Einsatz höherkapazitiver und standardisierter Laufwerks- und Diskettenformate, die über die Möglichkeiten des klassischen Apple-Disk-II-Systems hinausgingen.
Herzstück der Karte ist der WD2797A-PL, ein Floppy-Disk-Formatter/-Controller mit Unterstützung für FM- und MFM-Aufzeichnung, doppelseitige Laufwerke sowie integrierte Funktionen zur Daten-Separation und Write Precompensation. Die umfangreiche zusätzliche TTL-Logik auf der Karte übernimmt unter anderem die Anpassung an den Apple-II-Bus und die verschiedenen Laufwerksschnittstellen.
Zum FDC 97 gehörte ein 16-KB-EPROM mit verschiedenen Utilities. Das ROM des vorliegenden Exemplars ist mit FDC97 V4.0, dem Datum 16.03.1987 und (C) MHE Berlin beschriftet. Damit stammt das Exemplar aus dem unmittelbaren Zeitraum der dokumentierten Markteinführung beziehungsweise Bewerbung des Controllers im Frühjahr 1987.
Hinweis
Das vorliegende Exemplar besitzt die Firmware FDC97 V4.0 vom 16.03.1987. Eine zeitgenössische Anzeige in der März-Ausgabe 1987 der Zeitschrift Peeker nennt Apple- und Shugart-Bus, volle Apple-Kompatibilität, Unterstützung von IBM-Formaten, bis zu 800 KB pro Laufwerk bei 2 × 80 Tracks sowie verschiedene Utilities im 16-KB-EPROM. Der genaue Inhalt der ROM-Utilities, die vollständige Liste der unterstützten Diskettenformate und Laufwerke sowie die Bedeutung der Abkürzung MHE sind bislang nicht abschließend dokumentiert. Ein Auslesen des EPROMs könnte weitere Informationen liefern.
