Pinnacle DV500 / Callisto 2.2
Erscheinungsjahr:1999
Typ:Grafik-/Videokarte
Funktion:
Aufnahme, Bearbeitung und Ausgabe von digitalem DV-Video sowie analogem Video und Audio; Hardwareunterstützung für Echtzeit-Effekte und Dual-Stream-DV-Verarbeitung.
Bus:
32-Bit PCI 2.1
Anschlüsse:
Hauptkarte:
Callisto-Piggy 4.0:
Breakout-Box:
- 2 × IEEE 1394 / FireWire 400, 6-polig, extern
- Anschluss für Pinnacle-Breakout-Box
Callisto-Piggy 4.0:
- 1 × IEEE 1394 / FireWire, 6-polig, intern
Breakout-Box:
- 1 × S-Video Eingang
- 1 × S-Video Ausgang
- 1 × Composite-Video Eingang (Cinch)
- 1 × Composite-Video Ausgang (Cinch)
- Stereo-Audio Eingang (2 × Cinch)
- Stereo-Audio Ausgang (2 × Cinch)
Systemvoraussetzungen:
PC mit busmasterfähigem 32-Bit-PCI-Steckplatz. Zeitgenössische DV500-Dokumentation nennt mindestens einen Pentium II mit 400 MHz sowie Windows 98/98 SE bzw. je nach Softwaregeneration Windows NT 4.0, Me, 2000 oder XP.
Kompatibel mit:
Analoge PAL-/NTSC-Videoquellen über Composite oder S-Video; DV- und Digital8-Geräte über IEEE 1394 / FireWire.
Beschreibung
Die Pinnacle DV500 ist ein 1999 vorgestelltes PCI-System für nichtlinearen Videoschnitt mit analoger und digitaler Video-Ein-/Ausgabe. Die Karte war für DV-Produktionen ausgelegt und kombinierte Hardware für DV-Verarbeitung und Echtzeit-Effekte mit IEEE-1394-/FireWire-Schnittstellen sowie einer externen Anschlussbox für analoge Video- und Audiosignale.

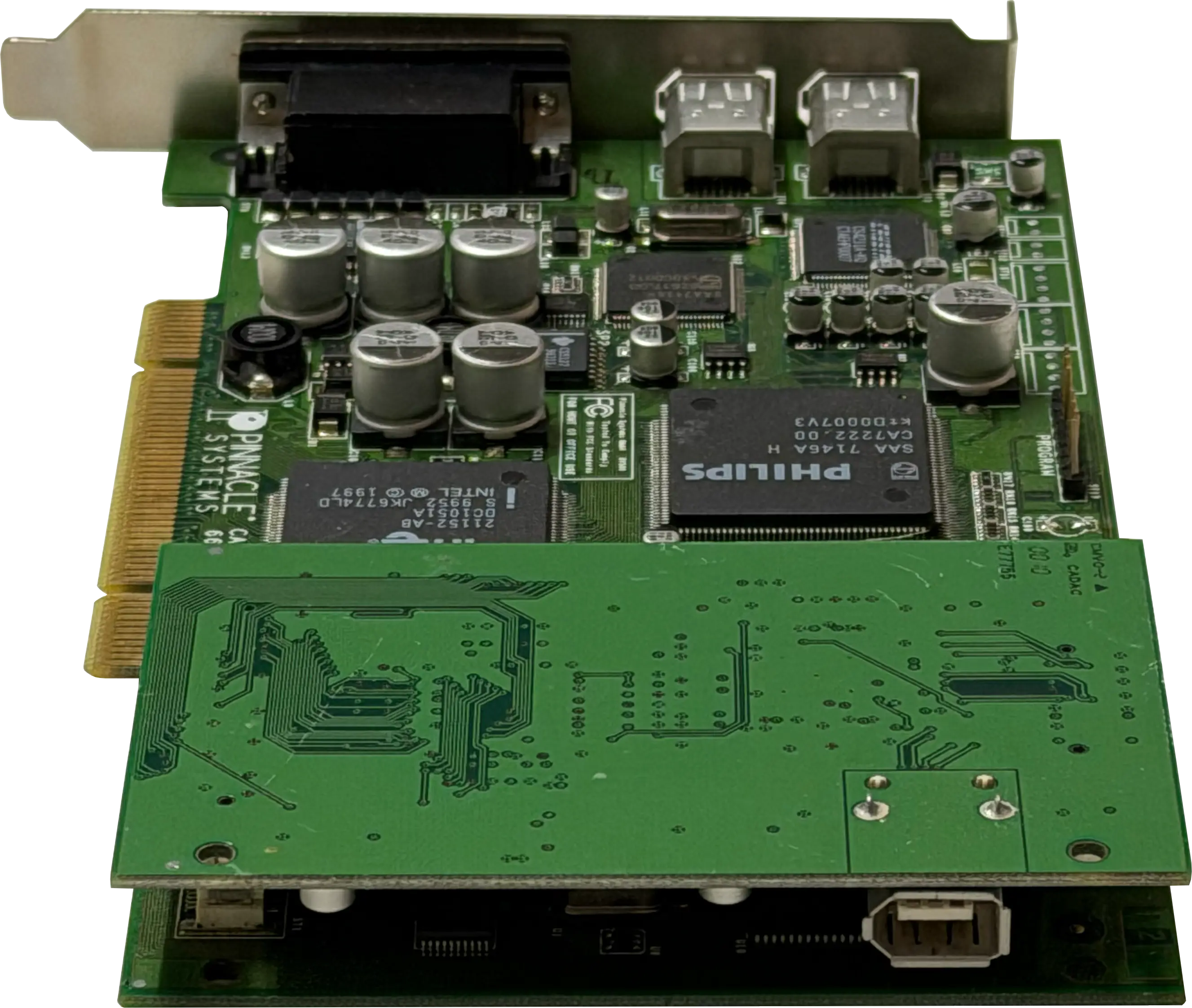

Das vorhandene Exemplar gehört zur frühen Callisto-Hardwaregeneration. Auf der Hauptplatine steht CALLISTO 2.2 660750, auf der aufgesteckten Tochterplatine CALLISTO-PIGGY 4.0 660749. Zur Karte gehört außerdem die Pinnacle-Breakout-Box mit S-Video, Composite-Video und Stereo-Audio jeweils als Ein- und Ausgang.
Auf der Hauptplatine sind unter anderem folgende zentrale Bausteine erkennbar:
Die DV500 war als Echtzeit-Schnittlösung für Adobe Premiere positioniert. Sie verarbeitet analoge Quellen über die Breakout-Box und digitale DV-Geräte über IEEE 1394.
Das vorhandene Exemplar gehört zur frühen Callisto-Hardwaregeneration. Auf der Hauptplatine steht CALLISTO 2.2 660750, auf der aufgesteckten Tochterplatine CALLISTO-PIGGY 4.0 660749. Zur Karte gehört außerdem die Pinnacle-Breakout-Box mit S-Video, Composite-Video und Stereo-Audio jeweils als Ein- und Ausgang.
Auf der Hauptplatine sind unter anderem folgende zentrale Bausteine erkennbar:
- C-Cube DVxpress-MX – DV-/Video-Verarbeitung
- Philips SAA7146A – Multimedia-/Video-Bridge
- Intel 21152-AB – PCI-to-PCI-Bridge
- Cirrus Logic CS4231A-KQ – Audio-Codec
- Analog Devices ADV7171KS – PAL/NTSC-Videoencoder
Die DV500 war als Echtzeit-Schnittlösung für Adobe Premiere positioniert. Sie verarbeitet analoge Quellen über die Breakout-Box und digitale DV-Geräte über IEEE 1394.
Hinweis
Vorhanden sind Hauptkarte, aufgestecktes Callisto-Piggy 4.0 und die Pinnacle-Breakout-Box mit rotem Anschlusskabel.
