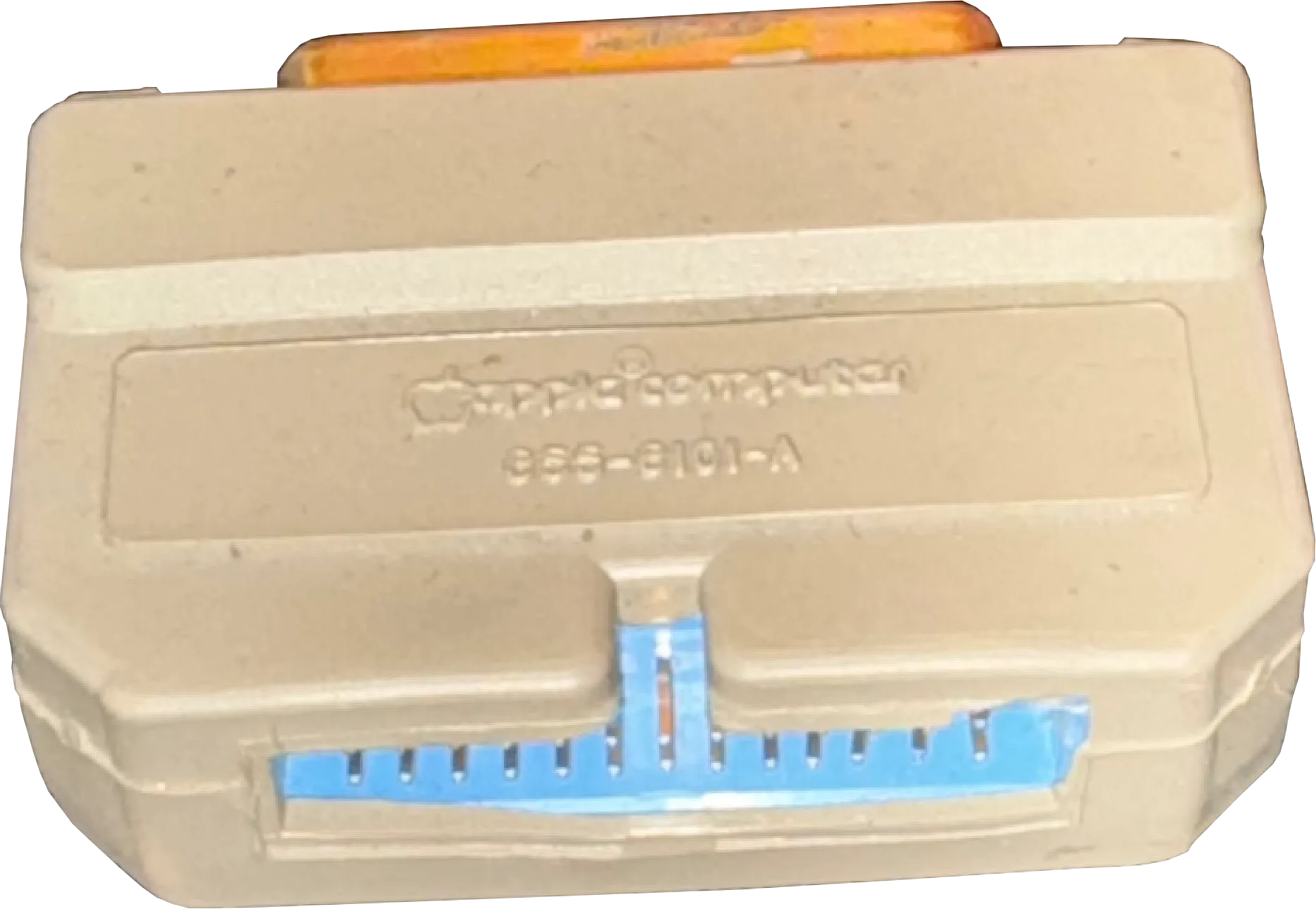

Apple III Plus Disk III Cable Adapter
Erscheinungsjahr:
ca. 1983
Typ:Adapter
Untertyp:Diskettenlaufwerk-Adapter
Teilenummer:
655-6101
Funktion:
Anschluss eines Disk III mit 26-poligem DIP-Kabel an den DB-25-Diskettenanschluss des Apple III Plus
Anschlüsse:
- DB-25-Stecker für den externen Diskettenlaufwerksanschluss des Apple III Plus
- 26-polige DIP-Buchse für das Kabel eines älteren Disk III
Kompatibel mit:
Apple III Plus; Apple Disk III mit 26-poligem DIP-Anschluss
Beschreibung
Der Apple III Plus Disk III Cable Adapter ermöglicht den Anschluss eines älteren externen Apple Disk III an den Apple III Plus.
Beim ursprünglichen Disk III endet das Laufwerkskabel in einem 26-poligen DIP-Stecker. Der Apple III Plus verwendet dagegen für den externen Diskettenlaufwerksanschluss einen standardisierten DB-25-Anschluss. Der passive Adapter setzt diese beiden Steckverbindungen mechanisch und elektrisch aufeinander um.
Apple führte den Adapter als Service-Baugruppe unter der Teilenummer 655-6101. In Apples Serviceunterlagen wird er als „Assy, PCB, Adapter, D3/A3+“ bezeichnet.
Beim ursprünglichen Disk III endet das Laufwerkskabel in einem 26-poligen DIP-Stecker. Der Apple III Plus verwendet dagegen für den externen Diskettenlaufwerksanschluss einen standardisierten DB-25-Anschluss. Der passive Adapter setzt diese beiden Steckverbindungen mechanisch und elektrisch aufeinander um.
Apple führte den Adapter als Service-Baugruppe unter der Teilenummer 655-6101. In Apples Serviceunterlagen wird er als „Assy, PCB, Adapter, D3/A3+“ bezeichnet.
Hinweis
Apple weist ausdrücklich darauf hin, dass vor dem Anschluss eines Disk III an einen Apple III Plus Pin 13 des Adapters entfernt sein muss. Bei frühen Exemplaren musste dieser Pin abgeschnitten oder herausgezogen werden; spätere Adapter wurden bereits entsprechend modifiziert.
