HDI45 to VGA Adapter
Typ:Adapter
Untertyp:Monitoradapter
Modellnummer:
M5259
Funktion:
Anschluss eines VGA-/Multisync-Monitors an Power-Macintosh-Systeme mit HDI-45-Videoanschluss; Auswahl verschiedener Monitor-Sense- und Auflösungsmodi über Dreh- und DIP-Schalter
Anschlüsse:HDI-45-Stecker / 15-polige VGA-Buchse
Schnittstellen:Apple HDI-45 / VGA HD-15
Kompatibel mit:
Apple Power Macintosh mit HDI-45-Videoanschluss
Beschreibung
Moderner Monitoradapter für Apple Power Macintosh mit HDI-45-Videoanschluss.

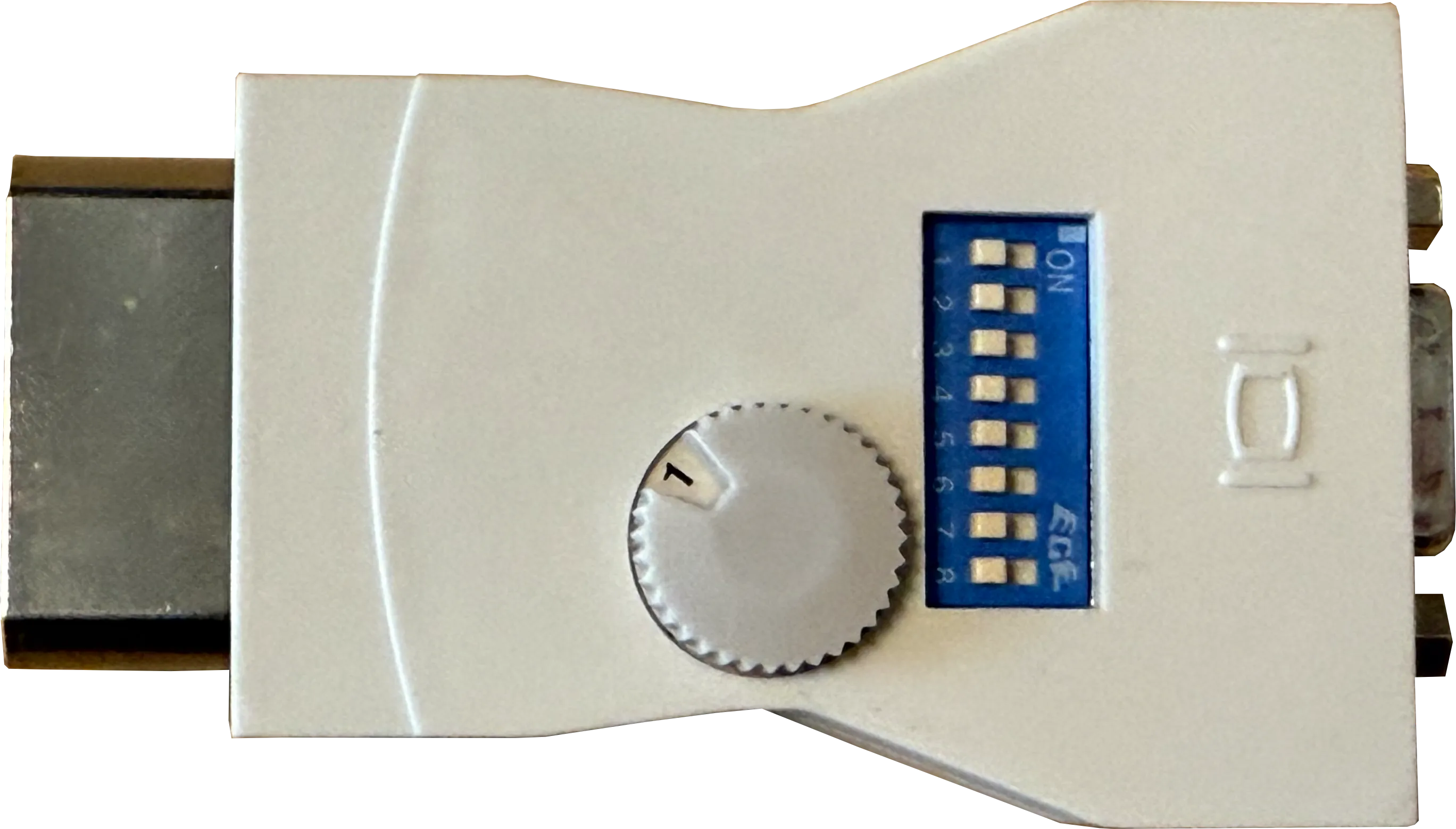

Der Adapter besitzt auf der Macintosh-Seite einen HDI-45-Stecker und auf der Monitorseite eine 15-polige VGA-/HD-15-Buchse. Über einen Drehschalter und einen 8-fach-DIP-Schalter lassen sich verschiedene Monitor- und Auflösungsmodi einstellen.
Auf dem Adapter selbst sind unter anderem folgende Konfigurationen angegeben:
Damit lassen sich moderne beziehungsweise standardisierte VGA-Monitore an Power-Macintosh-Modellen mit dem proprietären HDI-45-Anschluss betreiben. Die Schalter konfigurieren dabei die vom Macintosh ausgewerteten Monitor-Sense-Signale beziehungsweise den gewünschten Anzeigemodus.
Das Produkt wird von IEC als Kabel-/Adapterprodukt für ältere Computersysteme angeboten.
Der Adapter besitzt auf der Macintosh-Seite einen HDI-45-Stecker und auf der Monitorseite eine 15-polige VGA-/HD-15-Buchse. Über einen Drehschalter und einen 8-fach-DIP-Schalter lassen sich verschiedene Monitor- und Auflösungsmodi einstellen.
Auf dem Adapter selbst sind unter anderem folgende Konfigurationen angegeben:
- 1024 × 768 – 19" Color Display
- 832 × 624 – 16" Color Display
- 640 × 480 – 13" Color Display
- 1152 × 870 – 21" Color Display
- 512 × 384 – 12" Color Display
- 640 × 870 – Apple Portrait
- 1152 × 870 – Apple 2-Page Mono
- NTSC
- PAL
- 640 × 480 VGA
- 800 × 600 SVGA
- 1024 × 768 SVGA / 19" Color
Damit lassen sich moderne beziehungsweise standardisierte VGA-Monitore an Power-Macintosh-Modellen mit dem proprietären HDI-45-Anschluss betreiben. Die Schalter konfigurieren dabei die vom Macintosh ausgewerteten Monitor-Sense-Signale beziehungsweise den gewünschten Anzeigemodus.
Das Produkt wird von IEC als Kabel-/Adapterprodukt für ältere Computersysteme angeboten.
Hinweis
IEC bezeichnet den VGA-Anschluss in der Produktbezeichnung als DH15 Female.
