AppleCAT Diagnostic Kit
Erscheinungsjahr:1989
Typ:Diagnosegerät
Funktion:
Hardwarediagnose und Fehlersuche an Macintosh-Computern durch Verbindung eines Test-Macintosh mit dem zu prüfenden Gerät sowie modellspezifische Diagnosesoftware und Loopback-Hardware
Kompatibel mit:
verschiedene 68k Macs
Beschreibung
AppleCAT war Apples professionelles Diagnosesystem für Macintosh-Servicetechniker vor Einführung des späteren Apple TechStep. Es wurde zur Fehlersuche und Funktionsprüfung verschiedener Macintosh-Modelle eingesetzt. CAT steht für Computer Aided Testing
Das System arbeitete mit einem bekannten funktionsfähigen Macintosh als Test Station und dem zu prüfenden Rechner als Unit Under Test (UUT). Beide wurden über spezielle Kabel und Adapter miteinander verbunden. AppleCAT konnte unter anderem Schnittstellen, Speicher und weitere Hardwarefunktionen prüfen und wurde zusammen mit modellspezifischen Diagnose-Disketten und MacTest eingesetzt.
Das vorhandene Set ist insbesondere für Macintosh IIcx und IIci dokumentiert. Die beiliegende AppleCAT IIcx/IIci Quick Reference beschreibt den Aufbau mit serieller Verbindung zwischen Teststation und UUT sowie Loopback-Adaptern für Drucker-, Modem- und SCSI-Schnittstellen.
Das System arbeitete mit einem bekannten funktionsfähigen Macintosh als Test Station und dem zu prüfenden Rechner als Unit Under Test (UUT). Beide wurden über spezielle Kabel und Adapter miteinander verbunden. AppleCAT konnte unter anderem Schnittstellen, Speicher und weitere Hardwarefunktionen prüfen und wurde zusammen mit modellspezifischen Diagnose-Disketten und MacTest eingesetzt.
Das vorhandene Set ist insbesondere für Macintosh IIcx und IIci dokumentiert. Die beiliegende AppleCAT IIcx/IIci Quick Reference beschreibt den Aufbau mit serieller Verbindung zwischen Teststation und UUT sowie Loopback-Adaptern für Drucker-, Modem- und SCSI-Schnittstellen.
Hinweis

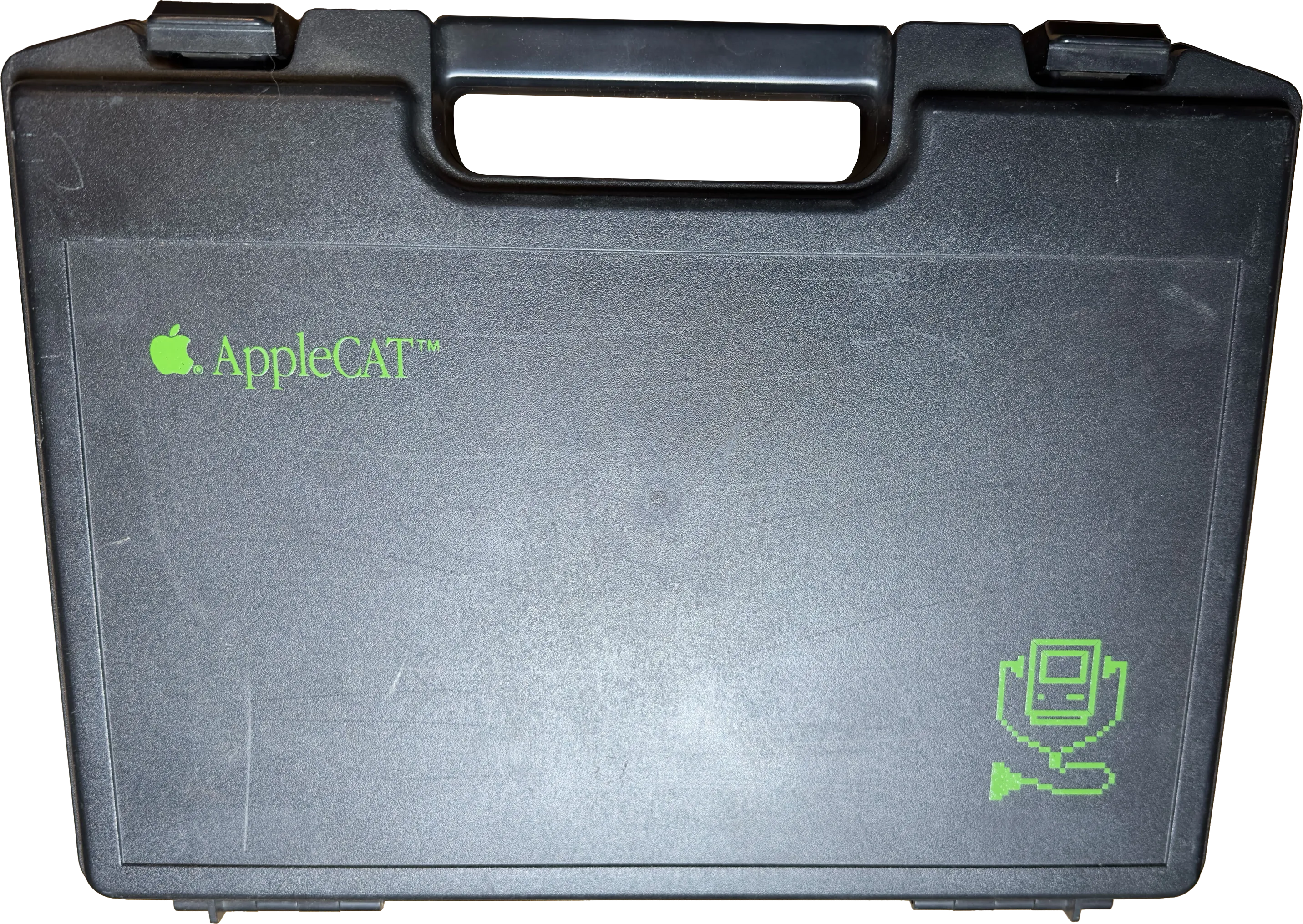

Der erhaltene schwarze AppleCAT-Servicekoffer enthält unter anderem die Macintosh II Bus Master Card mit Platinenkennung 820-0199 Rev. C, eine Apple-SCSI-Loopback-Testkarte, verschiedene Loopback-Kabel bzw. -Adapter sowie originale AppleCAT-Dokumentation.
Die oben liegende AppleCAT IIcx/IIci Quick Reference trägt Copyright 1989 Apple Computer, Inc. und die Dokumentnummer 073-0240-B (10/89).
Die oben liegende AppleCAT IIcx/IIci Quick Reference trägt Copyright 1989 Apple Computer, Inc. und die Dokumentnummer 073-0240-B (10/89).
