Canon Expansion Unit X-720
Erscheinungsjahr:1983
Typ:Schnittstellengerät
Funktion:
Video- und Grafikerweiterung für den Canon X-07
Anschlüsse:
SCART
Kompatibel mit:
Canon X-07
Beschreibung
Die Canon Expansion Unit X-720 ist eine Video- und Grafikerweiterung für den Taschencomputer Canon X-07.
Sie wird über den Systemanschluss des X-07 verbunden und ermöglicht die Ausgabe auf einem externen Monitor oder Fernsehgerät. Die X-720 enthält eigene Videoelektronik mit 6 KB Video-RAM und 4 KB ROM sowie zusätzliche BASIC-Befehle für Bildschirm-, Farb- und Grafikfunktionen.
Je nach Betriebsart stehen unterschiedliche Text- und Grafikmodi zur Verfügung. Die maximale Grafikauflösung beträgt 256 × 192 Pixel in monochromer Darstellung; daneben existieren Farbmodi mit geringerer Auflösung. Im Textbetrieb sind bis zu 32 × 16 Zeichen möglich.
Die Einheit besitzt außerdem einen eigenen Erweiterungsschacht und kann dadurch als zentrale Erweiterungsbasis für den X-07 dienen.
Sie wird über den Systemanschluss des X-07 verbunden und ermöglicht die Ausgabe auf einem externen Monitor oder Fernsehgerät. Die X-720 enthält eigene Videoelektronik mit 6 KB Video-RAM und 4 KB ROM sowie zusätzliche BASIC-Befehle für Bildschirm-, Farb- und Grafikfunktionen.
Je nach Betriebsart stehen unterschiedliche Text- und Grafikmodi zur Verfügung. Die maximale Grafikauflösung beträgt 256 × 192 Pixel in monochromer Darstellung; daneben existieren Farbmodi mit geringerer Auflösung. Im Textbetrieb sind bis zu 32 × 16 Zeichen möglich.
Die Einheit besitzt außerdem einen eigenen Erweiterungsschacht und kann dadurch als zentrale Erweiterungsbasis für den X-07 dienen.
Hinweis

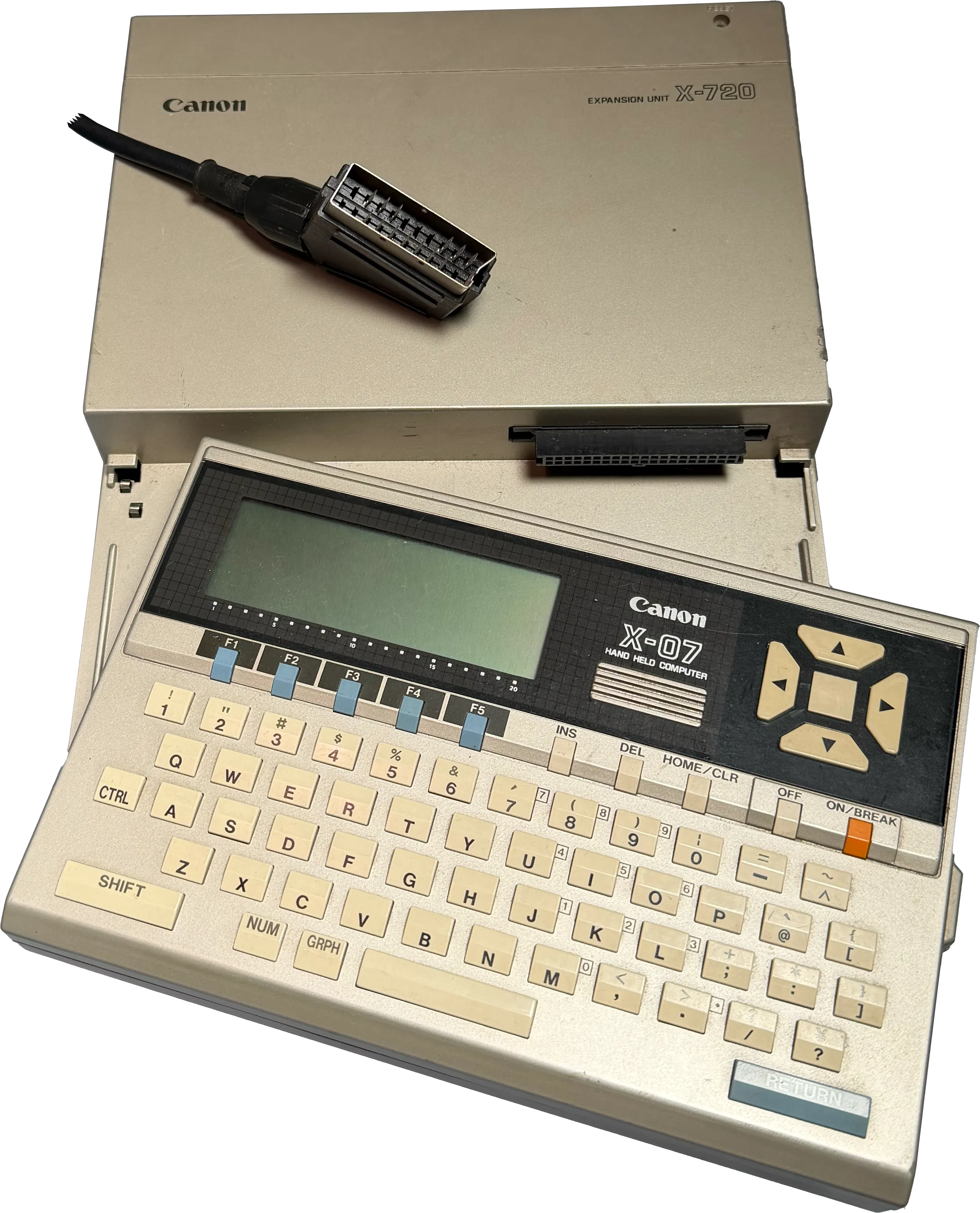

Auf dem Foto liegt ein Canon X-07 auf der Expansion Unit X-720 zur Veranschaulichung.
Das X-720 besitzt ein fest angeschlossenes Kabel mit SCART-Stecker zur Verbindung mit einem geeigneten Monitor oder Fernsehgerät.
Das X-720 besitzt ein fest angeschlossenes Kabel mit SCART-Stecker zur Verbindung mit einem geeigneten Monitor oder Fernsehgerät.
