MISCO IEEE-line-spy 1135
Erscheinungsjahr:1986
Typ:IEEE-488 / GPIB / HP-IB Bus-Monitor und Diagnoseadapter
Funktion:
Direkte optische Überwachung der Daten-, Handshake- und Busmanagementleitungen eines IEEE-488-/GPIB-/HP-IB-Busses.
Das Gerät zeigt über insgesamt 16 LEDs die logischen Zustände sämtlicher aktiver IEEE-488-Signalleitungen an:
Zusätzlich besitzt das Gerät einen RUN/STEP-Umschalter und einen STEP-Taster zur Beobachtung beziehungsweise schrittweisen Untersuchung des Busverkehrs.
Das Gerät zeigt über insgesamt 16 LEDs die logischen Zustände sämtlicher aktiver IEEE-488-Signalleitungen an:
- 8 Datenleitungen D1–D8
- ATN – Attention
- DAV – Data Valid / Data Available
- NRFD – Not Ready For Data
- NDAC – Not Data Accepted
- EOI – End Or Identify
- SRQ – Service Request
- REN – Remote Enable
- IFC – Interface Clear
Zusätzlich besitzt das Gerät einen RUN/STEP-Umschalter und einen STEP-Taster zur Beobachtung beziehungsweise schrittweisen Untersuchung des Busverkehrs.
Anschlüsse:
IEEE-488 / GPIB / HP-IB über den standardisierten 24-poligen Steckverbinder
Systemvoraussetzungen:
IEEE-488-, GPIB- oder HP-IB-System mit standardisiertem 24-poligem IEEE-488-Anschluss.
Keine Computersoftware erforderlich; die Buszustände werden unmittelbar über LEDs am Gerät dargestellt.
Keine Computersoftware erforderlich; die Buszustände werden unmittelbar über LEDs am Gerät dargestellt.
Kompatibel mit:
IEEE-488 / GPIB / HP-IB
Beschreibung

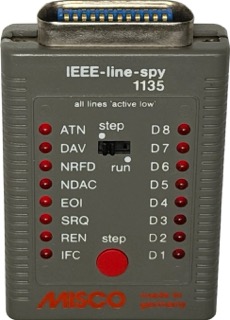

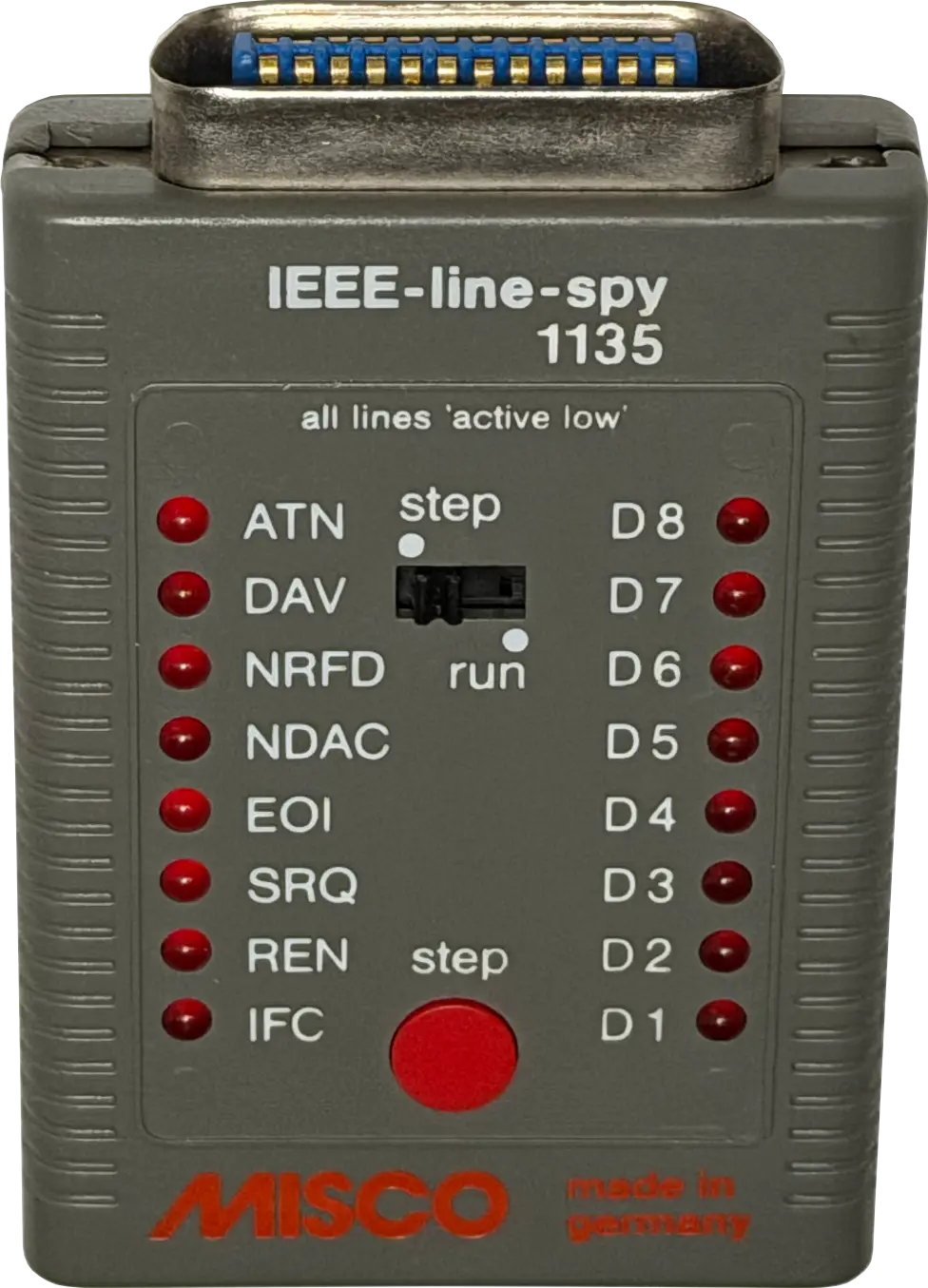

Der MISCO IEEE-line-spy 1135 ist ein kompakter Diagnoseadapter für den IEEE-488-Bus, auch als GPIB beziehungsweise bei Hewlett-Packard als HP-IB bezeichnet.
Das Gerät zeigt über 16 LEDs die Zustände aller acht Datenleitungen D1–D8 sowie der acht Steuer- und Handshakeleitungen ATN, DAV, NRFD, NDAC, EOI, SRQ, REN und IFC an. Da IEEE-488 mit negativer Logik arbeitet, weist die Front ausdrücklich auf „all lines active low“ hin.
Damit lassen sich Kommunikationsprobleme auf einem IEEE-488-Bus unmittelbar beobachten, beispielsweise ein festhängender Handshake, nicht freigegebene Steuerleitungen oder fehlerhafte Datenbits. Eine zusätzliche RUN/STEP-Funktion ermöglicht offenbar auch die schrittweise Untersuchung des Busverkehrs; die genaue Arbeitsweise konnte mangels Originaldokumentation bislang nicht verifiziert werden.
IEEE-488 wurde besonders zur Vernetzung von Computern mit Mess- und Laborgeräten eingesetzt. Der Line-Spy ist daher ein typisches Service- und Diagnosewerkzeug für entsprechende Systeme. Das Gerät trägt die Kennzeichnung „made in germany“.
Das Gerät zeigt über 16 LEDs die Zustände aller acht Datenleitungen D1–D8 sowie der acht Steuer- und Handshakeleitungen ATN, DAV, NRFD, NDAC, EOI, SRQ, REN und IFC an. Da IEEE-488 mit negativer Logik arbeitet, weist die Front ausdrücklich auf „all lines active low“ hin.
Damit lassen sich Kommunikationsprobleme auf einem IEEE-488-Bus unmittelbar beobachten, beispielsweise ein festhängender Handshake, nicht freigegebene Steuerleitungen oder fehlerhafte Datenbits. Eine zusätzliche RUN/STEP-Funktion ermöglicht offenbar auch die schrittweise Untersuchung des Busverkehrs; die genaue Arbeitsweise konnte mangels Originaldokumentation bislang nicht verifiziert werden.
IEEE-488 wurde besonders zur Vernetzung von Computern mit Mess- und Laborgeräten eingesetzt. Der Line-Spy ist daher ein typisches Service- und Diagnosewerkzeug für entsprechende Systeme. Das Gerät trägt die Kennzeichnung „made in germany“.
Hinweis
Das vorhandene Exemplar wurde 1986 gebaut. Ob es den Spy schon früher gab, ist nicht bekannt.
