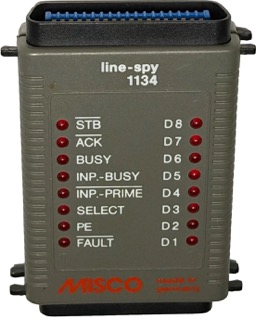

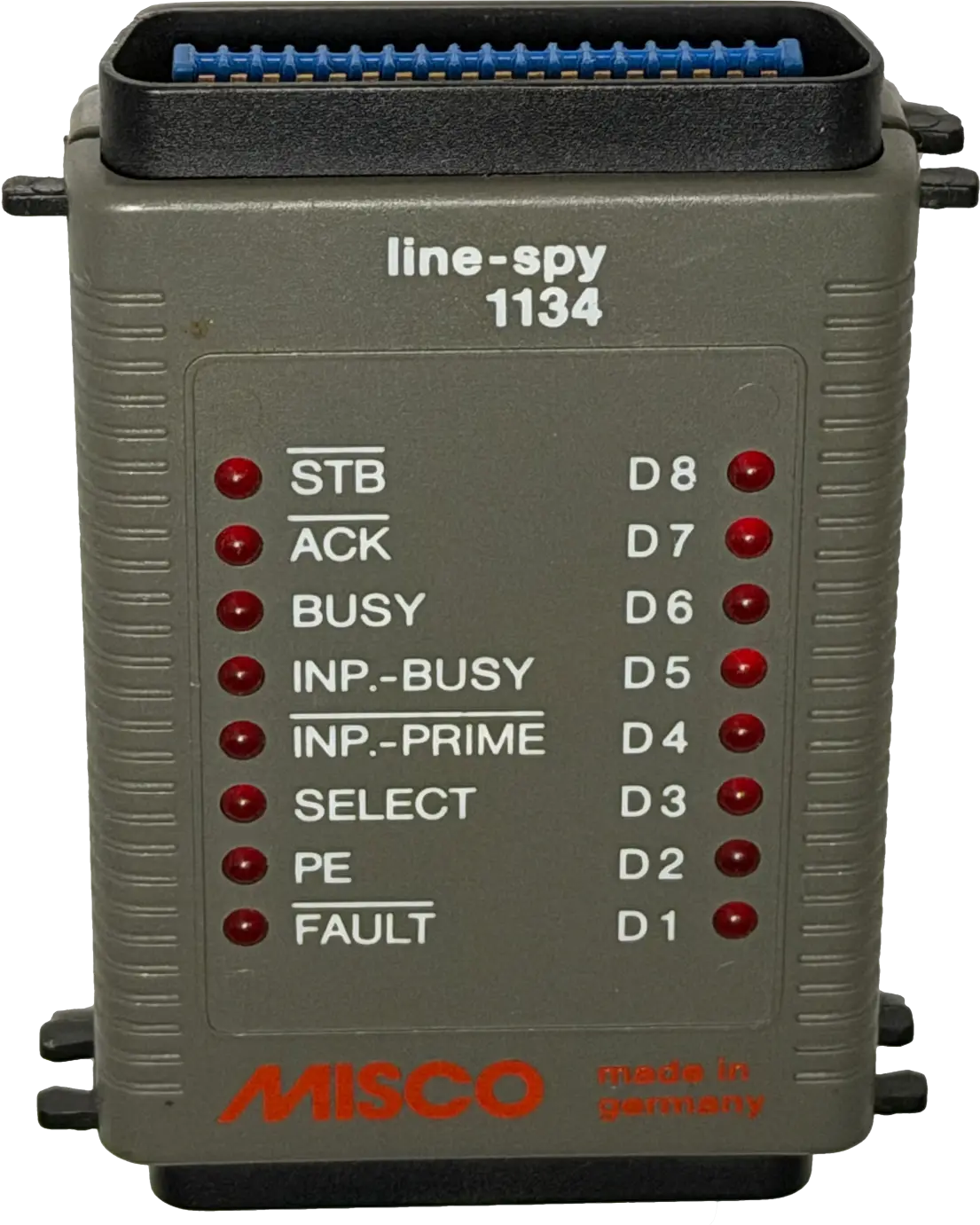

MISCO line-spy 1134
Typ:
Centronics-/Parallel-Leitungsmonitor
Funktion:
Passiver Diagnoseadapter zur optischen Kontrolle einer parallelen Druckerschnittstelle. 16 LEDs zeigen die acht Datenleitungen D1–D8 sowie STB, ACK, BUSY, INPUT BUSY, INPUT PRIME, SELECT, PE und FAULT an.
Anschlüsse:
Centronics-kompatible parallele Druckerschnittstelle; das Gerät wird als Inline-Monitor zwischen Rechner und Drucker eingesetzt.
Kompatibel mit:
Klassische Centronics-kompatible parallele Druckerschnittstellen
Beschreibung
Der MISCO line-spy 1134 ist ein kompakter Hardwaretester für klassische parallele Druckerschnittstellen.
Acht LEDs zeigen die Datenbits D1–D8. Weitere LEDs überwachen die Handshake- und Statussignale STB, ACK, BUSY, INPUT BUSY, INPUT PRIME, SELECT, PE und FAULT.
Damit lassen sich typische Fehler einer Centronics-Verbindung direkt erkennen, etwa fehlende Datenübertragung, dauerhaftes BUSY, fehlendes ACK, Papier-Ende oder ein Druckerfehler. Eine separate Software ist nicht erforderlich.
Das Gerät gehört zur MISCO-„line-spy“-Familie.
Acht LEDs zeigen die Datenbits D1–D8. Weitere LEDs überwachen die Handshake- und Statussignale STB, ACK, BUSY, INPUT BUSY, INPUT PRIME, SELECT, PE und FAULT.
Damit lassen sich typische Fehler einer Centronics-Verbindung direkt erkennen, etwa fehlende Datenübertragung, dauerhaftes BUSY, fehlendes ACK, Papier-Ende oder ein Druckerfehler. Eine separate Software ist nicht erforderlich.
Das Gerät gehört zur MISCO-„line-spy“-Familie.
Hinweis
Eine originale MISCO-Anleitung oder ein datierter Katalogeintrag speziell für Modell 1134 konnte bislang nicht gefunden werden.
