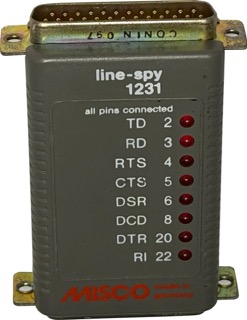

MISCO line-spy 1231
Typ:
RS-232-/V.24-Leitungsmonitor
Funktion:
Inline-Diagnoseadapter zur optischen Kontrolle wichtiger Daten-, Handshake- und Modemsteuerleitungen einer seriellen RS-232-/V.24-Verbindung.
Anschlüsse:
25-polige D-Sub-Anschlüsse (DB-25) zur Einschleifung in eine serielle Verbindung. Laut Frontbeschriftung sind sämtliche Pins durchverbunden („all pins connected“).
Kompatibel mit:
Serielle RS-232-/V.24-Verbindungen mit 25-poligem D-Sub-Anschluss
Beschreibung
Der MISCO line-spy 1231 ist ein kompakter Leitungsmonitor für serielle RS-232-/V.24-Verbindungen.
Acht LEDs zeigen die Zustände der wichtigsten Daten- und Steuerleitungen direkt an:
Der Adapter wird zwischen zwei seriell verbundenen Geräten eingesetzt und ermöglicht eine schnelle Kontrolle von Datenverkehr und Hardware-Handshake, ohne einen Logikanalysator oder spezielle Software zu benötigen.
Acht LEDs zeigen die Zustände der wichtigsten Daten- und Steuerleitungen direkt an:
- TD – Transmitted Data, Pin 2
- RD – Received Data, Pin 3
- RTS – Request To Send, Pin 4
- CTS – Clear To Send, Pin 5
- DSR – Data Set Ready, Pin 6
- DCD – Data Carrier Detect, Pin 8
- DTR – Data Terminal Ready, Pin 20
- RI – Ring Indicator, Pin 22
Der Adapter wird zwischen zwei seriell verbundenen Geräten eingesetzt und ermöglicht eine schnelle Kontrolle von Datenverkehr und Hardware-Handshake, ohne einen Logikanalysator oder spezielle Software zu benötigen.
Hinweis
Ein exaktes Erscheinungsjahr und eine originale Anleitung speziell für Modell 1231 konnten bislang nicht ermittelt werden.
