Sinclair Multimeter DM2
Erscheinungsjahr:1975
Typ:Messgerät
Dimensionen:ca. 224 × 160 × 56 mm
Gewicht:ca. 1,25 kg
Beschreibung
Das Sinclair DM2 ist ein digitales Tisch- und Portabelmultimeter von Sinclair Radionics. Es kam im Februar 1975 auf den Markt und entstand damit mehrere Jahre vor Sinclairs ersten Heimcomputern.
Entwickelt wurde das DM2 von John Nicholls. Es besitzt eine 3½-stellige LED-Anzeige bis ±1999 mit automatischer Polaritätsanzeige und bietet fünf Messfunktionen mit insgesamt 22 Messbereichen: Gleich- und Wechselspannung, Gleich- und Wechselstrom sowie Widerstand.
Gemessen werden können Gleichspannungen bis 1000 V, Wechselspannungen bis 500 V, Ströme bis 1 A und Widerstände bis 20 MΩ. Die Grundgenauigkeit beträgt im 1-V-DC-Bereich 0,3 % ± 1 Digit.
Das DM2 verwendet einen von General Instrument gefertigten AY-5-3507 als zentralen Dual-Slope-A/D-Wandler und Anzeigecontroller. Anders als viele spätere Sinclair-Produkte besitzt es ein ausgesprochen solides schwarz eloxiertes Metallgehäuse. Der klappbare Metallbügel dient gleichzeitig als Tragegriff und Aufsteller.
Entwickelt wurde das DM2 von John Nicholls. Es besitzt eine 3½-stellige LED-Anzeige bis ±1999 mit automatischer Polaritätsanzeige und bietet fünf Messfunktionen mit insgesamt 22 Messbereichen: Gleich- und Wechselspannung, Gleich- und Wechselstrom sowie Widerstand.
Gemessen werden können Gleichspannungen bis 1000 V, Wechselspannungen bis 500 V, Ströme bis 1 A und Widerstände bis 20 MΩ. Die Grundgenauigkeit beträgt im 1-V-DC-Bereich 0,3 % ± 1 Digit.
Das DM2 verwendet einen von General Instrument gefertigten AY-5-3507 als zentralen Dual-Slope-A/D-Wandler und Anzeigecontroller. Anders als viele spätere Sinclair-Produkte besitzt es ein ausgesprochen solides schwarz eloxiertes Metallgehäuse. Der klappbare Metallbügel dient gleichzeitig als Tragegriff und Aufsteller.
Hinweis
Das vorhandene Exemplar besitzt außerdem die originale Sinclair-Tragetasche.

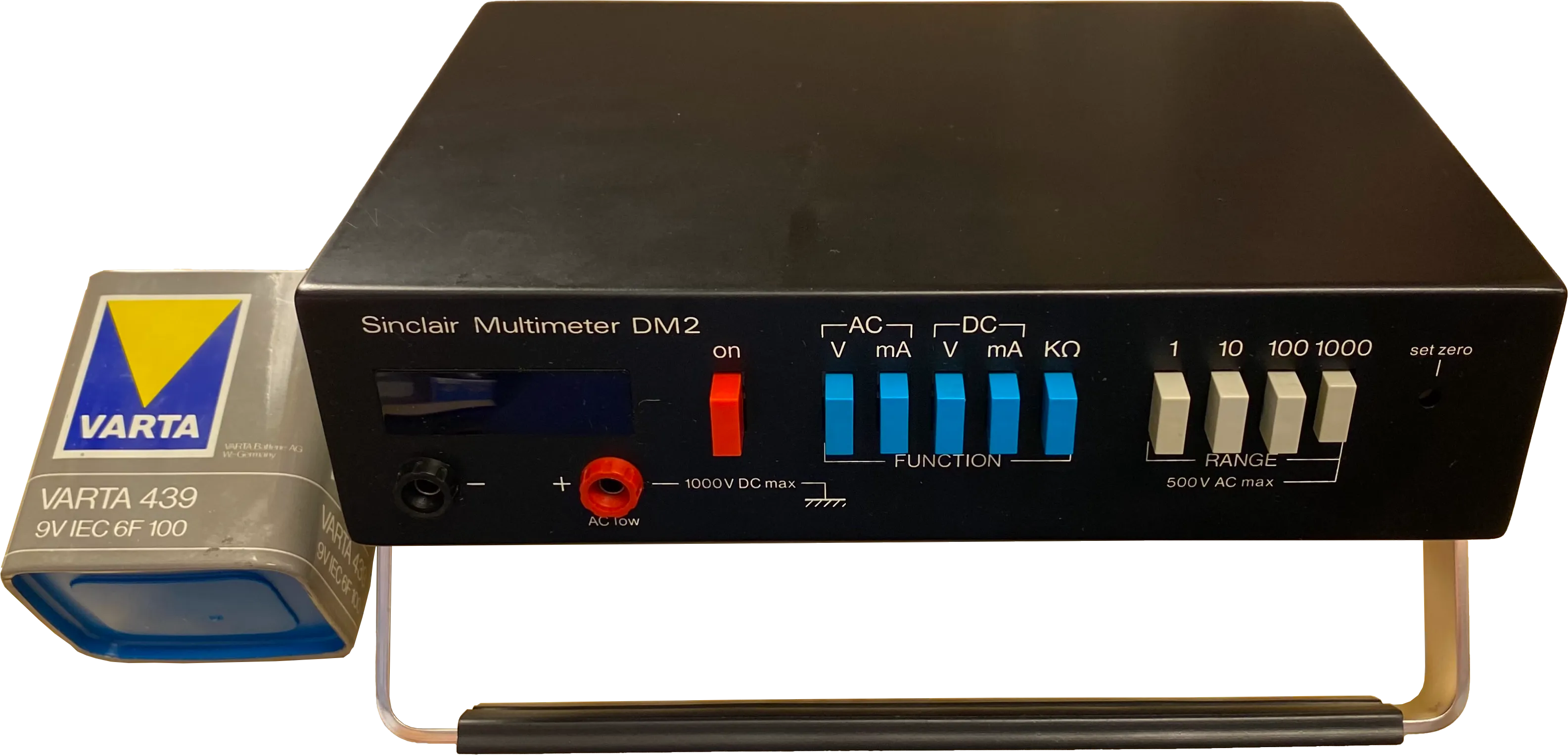

Die Stromversorgung erfolgt mit 9 V Gleichspannung, entweder über eine interne Batterie beziehungsweise einen Akkupack oder ein externes Netzteil. Auf dem Foto liegt eine VARTA-9-V-Batterie, die heute leider nicht mehr verfügbar ist
Das DM2 wurde für Sinclair zu einem vergleichsweise großen Erfolg: Rund 30.000 Exemplare sollen verkauft worden sein, davon etwa 80 % im Export. Noch 1978 wurde das DM2 im europäischen Handel angeboten; im selben Jahr erschien mit dem DM235 ein daraus entwickeltes Nachfolgemodell.
Zeitgenössische Werbung beschreibt das Gerät als professionelles, robustes Multimeter für Labor, Service und mobilen Einsatz.
Die Stromversorgung erfolgt mit 9 V Gleichspannung, entweder über eine interne Batterie beziehungsweise einen Akkupack oder ein externes Netzteil. Auf dem Foto liegt eine VARTA-9-V-Batterie, die heute leider nicht mehr verfügbar ist
Das DM2 wurde für Sinclair zu einem vergleichsweise großen Erfolg: Rund 30.000 Exemplare sollen verkauft worden sein, davon etwa 80 % im Export. Noch 1978 wurde das DM2 im europäischen Handel angeboten; im selben Jahr erschien mit dem DM235 ein daraus entwickeltes Nachfolgemodell.
Zeitgenössische Werbung beschreibt das Gerät als professionelles, robustes Multimeter für Labor, Service und mobilen Einsatz.
