LILYGO TTGO VGA32 V1.4
Einstellung:2026
Typ:ESP32-Einplatinencomputer / VGA-Entwicklungsboard
CPU:Espressif ESP32-PICO-D4 / Dual-Core Xtensa LX6
Takt:bis 240 MHz
RAM:520 KB internes SRAM + 4 MB externes PSRAM
Max. RAM:520 KB SRAM + 4 MB PSRAM
Grafik:
Direkter analoger VGA-Ausgang über GPIO-Widerstands-DAC.
6 Bit Farbtiefe mit 2 Bit je RGB-Kanal, entsprechend bis zu 64 Farben. Auflösung und Farbnutzung hängen von der eingesetzten Software bzw. dem FabGL-Displaycontroller ab; unter anderem sind VGA-Modi bis 640 × 480 üblich.
6 Bit Farbtiefe mit 2 Bit je RGB-Kanal, entsprechend bis zu 64 Farben. Auflösung und Farbnutzung hängen von der eingesetzten Software bzw. dem FabGL-Displaycontroller ab; unter anderem sind VGA-Modi bis 640 × 480 üblich.
Textmodus:Softwareabhängig. FabGL unterstützt unter anderem ANSI-/VT-Terminaldarstellung mit frei definierbaren Zeichensätzen und VGA-Modi.
Ton:Mono-Audioausgabe über den ESP32-DAC; 3,5-mm-Audioanschluss auf dem Board.
Datenträger:
4 MB integrierter QSPI-Flash sowie microSD-/TF-Kartensteckplatz.
Betriebssystem:
Kein festes Betriebssystem. Programmierbar unter anderem über Arduino-/ESP32-Framework und ESP-IDF.
FabGL ermöglicht eigenständige Anwendungen, ANSI-/VT-Terminals, Spiele sowie Emulatoren. Für das Board existieren beispielsweise Implementierungen von CP/M, IBM-PC/XT, Altair 8800, VIC-20 und verschiedenen 8-Bit-Heimcomputern.
FabGL ermöglicht eigenständige Anwendungen, ANSI-/VT-Terminals, Spiele sowie Emulatoren. Für das Board existieren beispielsweise Implementierungen von CP/M, IBM-PC/XT, Altair 8800, VIC-20 und verschiedenen 8-Bit-Heimcomputern.
Steckplätze:
- microSD-/TF-Kartensteckplatz
- Löt-/GPIO-Anschlüsse für zusätzliche Ein-/Ausgänge
- Anschlussmöglichkeiten für serielle Kommunikation
Schnittstellen:
- Wi-Fi 802.11 b/g/n
- Bluetooth 4.2 BR/EDR und BLE
- VGA
- 2 × PS/2
- microSD
- USB-Serial
- UART
- SPI
- I²C
- I²S
- ADC/DAC
- GPIO
Anschlüsse:
- 1 × DE-15 VGA
- 2 × Mini-DIN-6 PS/2 für Tastatur und Maus
- 1 × Micro-USB für Stromversorgung und Programmierung
- 1 × microSD-/TF-Slot
- 1 × 3,5-mm-Audioausgang
- GPIO-/UART-Lötpads
Bus:
ESP32-GPIO; SPI/SDIO; UART; I²C; I²S
Dimensionen:ca. 66,7 × 32,1 × 16,8 mm inklusive VGA-Anschluss
Gewicht:ca. 21 g
Beschreibung

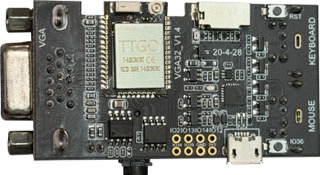

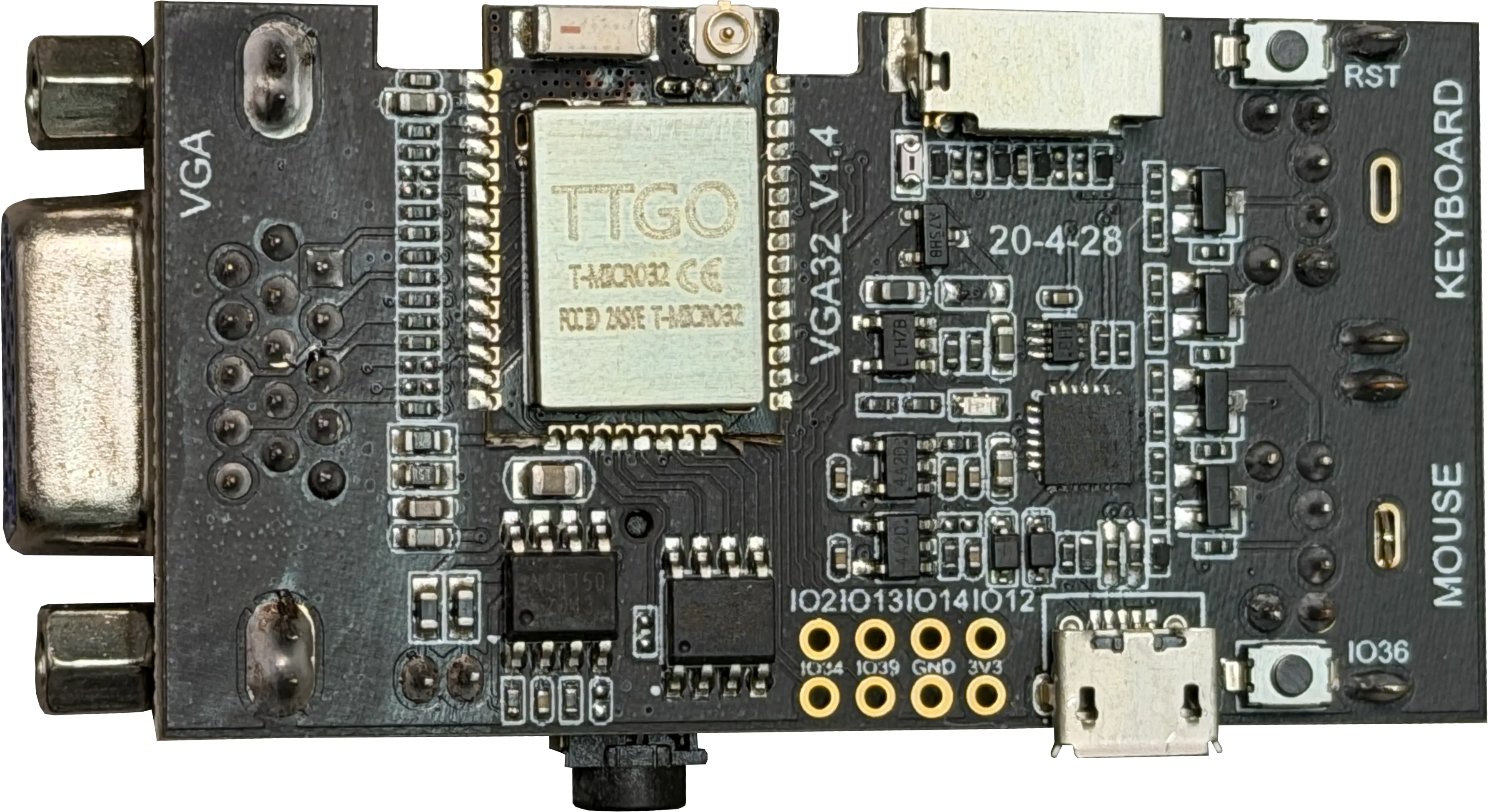

Der LILYGO TTGO VGA32 V1.4 ist ein kompakter ESP32-Einplatinencomputer, der die für einen eigenständig nutzbaren Rechner benötigten Ein-/Ausgänge bereits auf einer einzigen Platine zusammenfasst.
Neben VGA besitzt das Board Anschlüsse für PS/2-Tastatur und -Maus, microSD und Audio. Der eingesetzte ESP32 bietet zusätzlich WLAN und Bluetooth.
Besonders verbreitet ist das Board in Verbindung mit FabGL, einer Grafik- und Ein-/Ausgabebibliothek für den ESP32. Damit kann der VGA32 beispielsweise als Terminal, kleiner eigenständiger Computer oder Plattform für Emulatoren klassischer Systeme eingesetzt werden.
Neben VGA besitzt das Board Anschlüsse für PS/2-Tastatur und -Maus, microSD und Audio. Der eingesetzte ESP32 bietet zusätzlich WLAN und Bluetooth.
Besonders verbreitet ist das Board in Verbindung mit FabGL, einer Grafik- und Ein-/Ausgabebibliothek für den ESP32. Damit kann der VGA32 beispielsweise als Terminal, kleiner eigenständiger Computer oder Plattform für Emulatoren klassischer Systeme eingesetzt werden.
